Přepravní odnímatelné popelářské auto

Přehled produktů

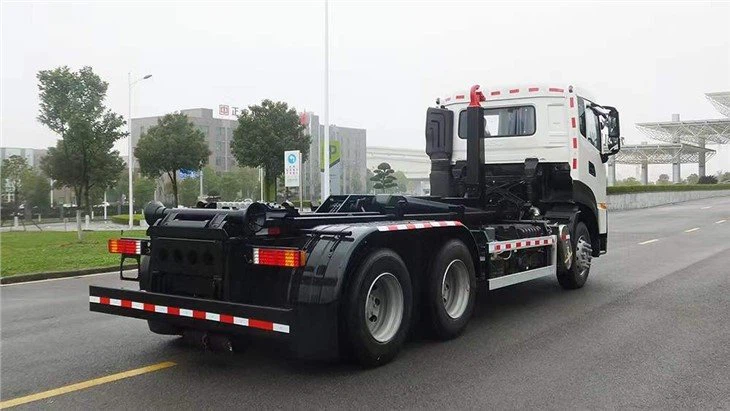

ZBH5251ZXXDFE6 Carriage odnímatelný popelářský vůz je nezávisle vyvinut a navržen naší společností tak, aby odpovídal integrovanému kompresoru na odpadky a skříňové nástavbě horizontální separační stanice (dále jen "ramenný vůz"). Vůz je krásný na pohled, vynikající ve výkonu, snadno ovladatelný, řidič může ovládat všechny úkony v kabině. Podvozek využívá automobilový podvozek tianlong DFH1250D4 třídy II vyrobený společností Dongfeng Commercial Vehicle Co., LTD., a emise splňují národní normu ⅵ. Zařízení výložníku vyrábí společnost Shanghai Waller Hoisting Equipment Company nebo Hunan Wuling Machinery Manufacturing Co., LTD. Vůz je spolehlivý, efektivní, snadno ovladatelný popelářský vůz.

Přehled funkcí

Hlavní funkce tažného vozíku jsou tahání boxů, vykládání boxů, převážení odpadků, vykládání atd.

Rozsah použití
Nákladní odnímatelný popelářský vůz se hodí především k LYSZ15A, LYSZ18A, LYSZ20CY a dalším integrovaným kompresorům na odpadky, XT22 a dalším boxům.

Hlavní struktura a výkonové charakteristiky
Tento stahovák se skládá hlavně z podvozku, stahovacího zařízení, zadního nosného zařízení, hydraulického systému, elektrického systému atd., a to následovně:

1.Podvozek
Podvozek. Podvozek vozu Tianlong DFH1250D4 typu 2 upravený společností Dongfeng Commercial Vehicle Co., LTD. Podvozek má silný výkon a velkou nosnost a je jedním z nejpokročilejších a nejspolehlivějších národních podvozků ⅵ užitkových vozidel s emisemi v Číně.
Motor. Dieselový motor Dongfeng Cummins D6.7NS6B290, jmenovitý výkon 213kW, emise splňují národní normu ⅵ.
2. Arm zařízení

Zařízení tažného ramene je instalováno na podvozku a jeho hlavními funkcemi jsou tažné boxy, vykládání krabic a vykládání materiálů atd.
Zámek krabice v zařízení pro stahování ramen se používá hlavně k uzamčení krabice, omezení pohybu krabice, zajištění bezpečné přepravy a hraje roli ochrany zařízení pro stahování ramene při procesu vykládání.
3. Zadní podpora
Zadní nosné zařízení je namontováno na konci nosníku podvozku.
Když vozidlo táhne nebo vykládá popelnici s plným zatížením, válec výložníku by měl být zcela vysunut, aby zadní opěrný válec mohl podpírat zem, aby se zabránilo převrácení vozidla dozadu. Když vozidlo běží normálně, válec výložníku musí být zasunutý a nosný válec zasunutý.
4. Hydraulický systém
Hydraulický systém je výkonový a řídicí systém pro realizaci funkcí výložníku.
Hydraulický systém výložníkového vozu je otevřený systém. Olejové čerpadlo se spoléhá na silový navíječ, který přebírá sílu a dodává tlakový olej do válce každé smyčky. Směr proudění tlakového oleje je řízen vícecestným ventilem, aby se řídila práce každé smyčky. Hydraulický systém se skládá ze smyčky hlavního válce, smyčky posuvného ramene, zajišťovací smyčky, zadní opěrné smyčky a smyčky komory. Maximální pracovní tlak systému je 30MPa.

Protože skříň vozu s výložníkem musí pracovat daleko od vozidla, je smyčka vozu připojena k hydraulickému systému vozu prostřednictvím rychlovýměnného kloubu.
5. Elektrický systém

Elektrický systém výložníku je napájen ze zdroje podvozku. Prostřednictvím ovládání spínačů, relé a bezdotykových spínačů realizuje především zvedání hlavního ramene, vysouvání a roztahování posuvného ramene, spínač zámku skříňky, zasouvání a zasouvání zadní podpěry a spínač výsuvu. vykládací dvířka boxu.
6. Pracovní režim
Podvozek odnímatelný popelářský vůz je elektricky ovládaný. Operátor může provádět všechny akce v kokpitu pomocí ovládání tlačítka ovládací skříňky.

Operační box. Nachází se na levé straně sedadla řidiče, používá se hlavně pro tažení krabic, vykládání krabic a vykládání.
Napájecí skříňka. Nachází se na pravé straně sedadla řidiče a ovládá napájení stahováku paží.
Spínač síly uchopení, vypínač síly uchopení zastavení. Je umístěn v přední horní části kabiny pro ovládání vytahovače síly.

Hlavní technické parametry výrobku

Hlavní výhody
1.Vynikající výkon
Pro konstrukci tažného ramene je použita vysokopevnostní ocel a pro klíčové části je použit vysoce pevný odlitek (jak je znázorněno na následujících čtyřech obrázcích), aby se zvýšila bezpečnost a prodloužila životnost.


2,Dobrá kvalita
Vysoká konfigurace příslušenství. Hydraulické olejové čerpadlo, hlavní regulační ventil, hydraulický zámek, vyvažovací ventil, bezdotykový spínač a další klíčové hydraulické elektrické komponenty jsou mezinárodně uznávané značky s vynikající kvalitou a vysokou spolehlivostí.
3,Bezpečné a spolehlivé

Elektrohydraulické blokovací logické ovládání. Stahovák je vybaven vícevrstvým elektrohydraulickým blokovacím logickým ovládacím zařízením pro vysokou bezpečnost.
Ve vykládacím stavu lze box zvednout a vyložit pouze po uzamčení zámku boxu a zámku samovykládání;
Zámek boxu a přední rám se během vykládání nemohou pohybovat.

Tlumící záložní zařízení. Hydraulický systém je nastaven v zařízení pro spadnutí boxu, když box spadne do určitého úhlu, senzor spustí elektrický signál, obvod ovládá vyrovnávací ventil v hydraulickém systému, takže box může jemně spadnout na vozidlo , vyhněte se tuhému nárazu.

Vozidlo je vybaveno bzučákem. Zvukový alarm se rozezní při provozu ochranného pláště vozidla, který varuje personál v pracovním prostoru a zajišťuje bezpečnost osobního vybavení.

Zadní podpůrné zařízení. Nosné zařízení zadního válce je instalováno v zadní části vozidla. Než auto s ramenem zatáhne plnou skříň, je zadní válec podepřen o zem, aby se zabránilo převrácení vozidla dozadu, což je bezpečné a spolehlivé.

Bezpečnostní ortéza. Vozidlo je vybaveno bezpečnostním podpůrným zařízením. Když vozidlo potřebuje zvednout tažné rameno kvůli údržbě, měla by být podepřena bezpečnostní vzpěra, aby byla chráněna bezpečnost personálu údržby.

4,Vysoká udržovatelnost

Vozidlo se snadno udržuje. Údržba vozidla, může zvednout rameno, prostor pro údržbu je velmi velký; Hydraulická potrubí a elektrická potrubí jsou uspořádána tak, aby usnadnila vyhledávání závad a výměnu součástí.


Pracovní funkce
Krabice. Výložník zavěsí krabici ze země (nebo plošiny) do auta.
Vykládání pouzder. Boom vozík zvedne krabici z vozíku na zem (nebo plošinu).
Převoz odpadků. Ramenní vozík nese krabici.
Vybít. Vozík zvedne krabici a vysype odpadky.

2,Prostor potřebný pro provoz vozidla
(1) Výložník je vybaven integrovaným kompresorem na odpadky LYSZ18A. Když je vozidlo přepravováno a běží, je maximální výška horní části boxu 3980 mm (velikost je pouze orientační).

(2) Výložník je vybaven integrovaným kompresorem na odpadky LYSZ18A. Když nákladní automobil táhne nebo vykládá kontejner, maximální výška horní části kontejneru je 5100 mm (velikost je pouze orientační).

(3) Výložník je vybaven integrovaným kompresorem na odpadky LYSZ18A. Když hák jen zatáhne za závěsnou tyč boxu, délka auta a boxu zabírá 16 100 mm a vzdálenost mezi zadním nosným válečkem a boxem je 1500 mm (velikost je pouze orientační).

(4) Výložník je vybaven integrovaným kompresorem na odpadky LYSZ18A. Když se vozidlo vykládá, je maximální výška horní části boxu 7100 mm (velikost je pouze orientační).


Příloha: Velikostní schéma vozu a krabice
