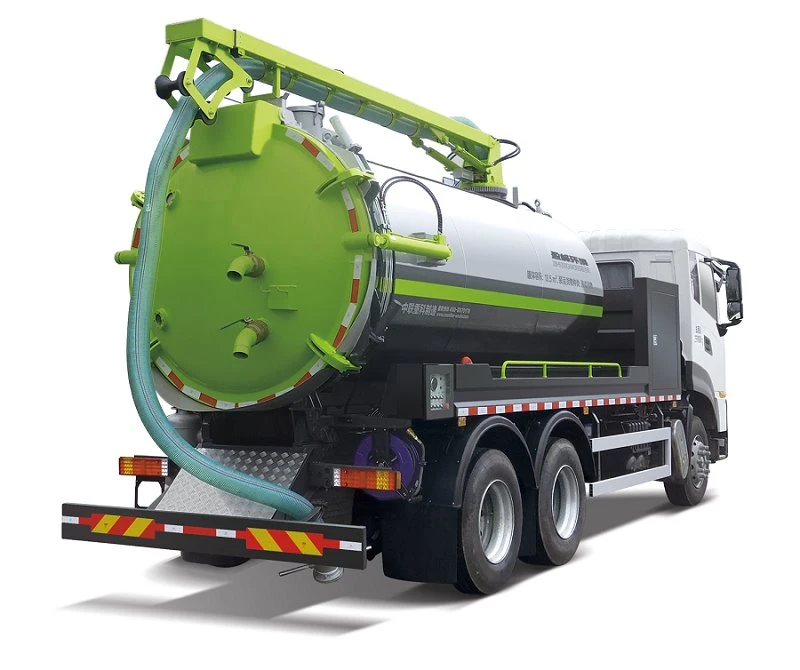

25tunový kanalizační sací vůz

Přehled produktů

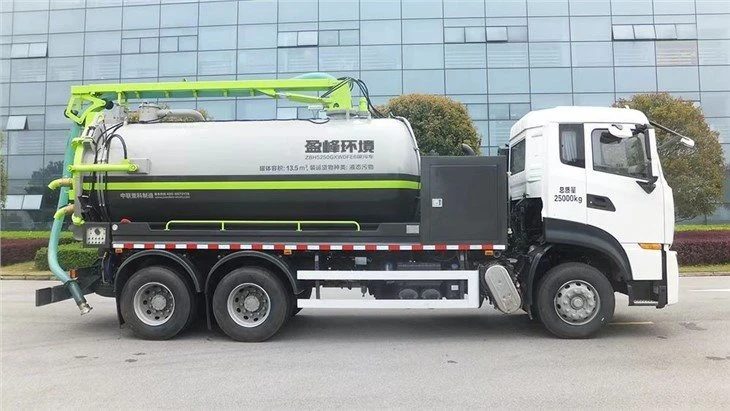

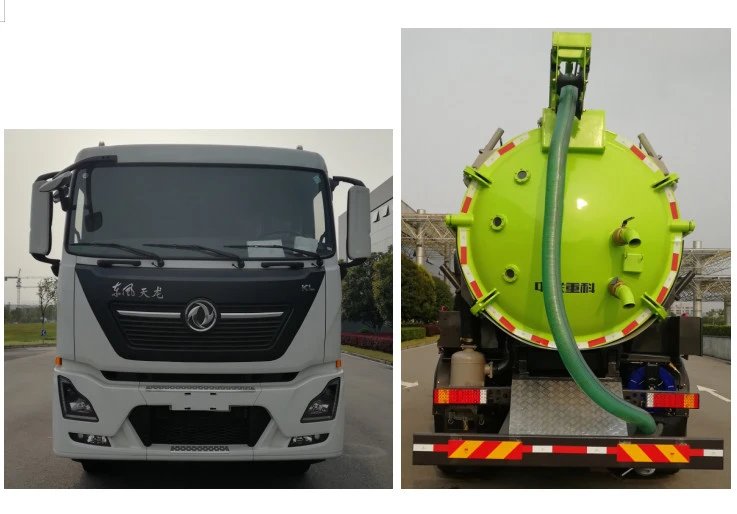

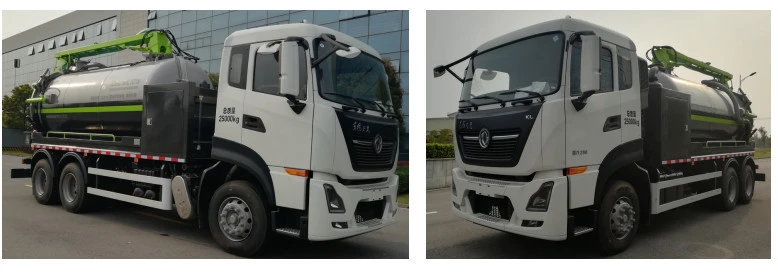

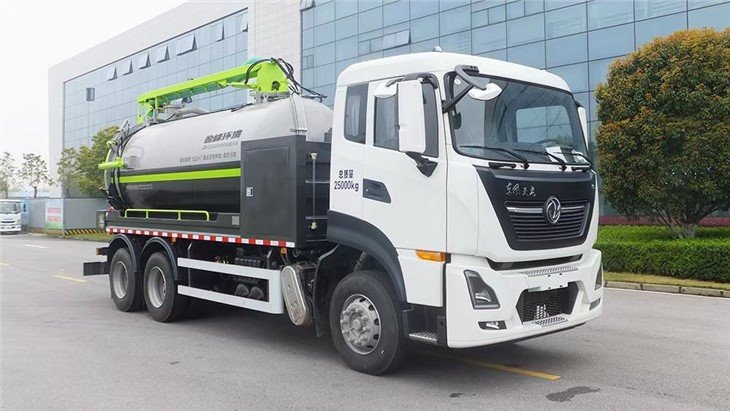

25tunový odsávací vůz ZBH5250GWDFE6 je nový typ sanitačního vozidla vyvinutého společností, které integruje sběr, čištění, přepravu a přepravu kalu a odpadních vod. Vůz je upraven z podvozku Dongfeng Tianlong třídy II se speciálními ovládacími zařízeními a řídicími systémy.
Auto má krásný vzhled, samonasávací a samočinné vybíjení, vysokou pracovní rychlost, velkou kapacitu a pohodlnou dopravu. Kanalizační sací vůz využívá mezinárodně přední sací vývěvu, která má vlastnosti velkého sání, vysokého vakua, velké tonáže, vysoké účinnosti, dlouhého rozsahu sání a širšího použití. Má vynikající výkon, jako je vysoká účinnost, ochrana životního prostředí a úspora energie.

2. Přehled funkcí
25tunový kanalizační odsávací vůz je navržen a vyroben pro komplexní potrubní síť města a okolní provozní prostředí. Má funkce odsávání odpadních vod, bagrování potrubí, vysokotlakého čištění a tranzitní dopravy. Může nejen sát kal, štěrk, cihly a další pevné materiály pro rutinní operace, ale také může bagrovat a bagrovat malé řeky. Má rychlé a efektivní bagrovací a záchranné funkce. Může být použit pro záchranu městské hygieny životního prostředí, petrochemický a další speciální průmysl. Odsávání odpadu, bagrování, čištění, vypouštění tlaku, přeprava, nakládka a vykládka atd.

3. Oblast působnosti
Je vhodný především pro odsávací a čistící provozy studní dešťové vody, sedimentačních studní a příkopů. Je také vhodný pro čerpání, přepravu a vypouštění odpadních vod a sedimentů při rafinaci ropy, oceli, chemii, bytovém hospodářství, hygieně životního prostředí a dalších průmyslových odvětvích.

Hlavní konstrukční a výkonnostní charakteristiky


1. Podvozek
Podvozek.Přijímá modifikaci podvozku Tianlong DFH1250D4 typu dva vyráběné společností Dongfeng Motor Co., Ltd., která má silný výkon a silnou nosnost. Podvozek je domácí podvozek národního šestiemisního užitkového vozidla s pokročilou technologií a spolehlivou kvalitou.
Engine.Přijímá vznětový motor Dongfeng Cummins D6.7NS6B290 se jmenovitým výkonem 213 kW a jmenovitými otáčkami 2300 r / min a jeho emise dosahují národní šesté normy.


Vakuový kanalizační odsávací systém se skládá z vývěvy, přenosového zařízení a potrubí, sacího potrubí, kanalizační nádrže a rotačního výložníku.

Sací nečistoty.Nádrž na odpadní vody je vysávána vakuovou pumpou a nečistoty jsou nasávány do kanalizační nádrže působením atmosférického tlaku. Odpadní voda je filtrována a vypouštěna zpět do kanalizace. Odpadní voda je uložena v nádrži na odpadní vody a je vypouštěna po přepravě na určené místo.

Odklidit. Vakuové čerpadlo vytváří vakuum a vysokorychlostní proudění vzduchu v kanalizačním sacím potrubí a nečistoty jsou odváděny do kanalizační nádrže působením vysokorychlostního proudění vzduchu. Dokončete čištění odpadních vod.

Tlaková řada. Vložte kanalizační sací hadici do místa vypouštění odpadních vod pro tlakové vypouštění, umístěte čtyřcestnou páčku spínače ventilu do vypouštěcí polohy, aby vakuová pumpa běžela, a systém může realizovat tlakový výboj.

3. Otočná konzola
Otočný držák lze otáčet, vysouvat a měnit pomocí ovládacího panelu nebo dálkového ovládání, které může realizovat operace v terénu různých úhlů, amplitud a výšek a má širší škálu aplikací.

4. Čisticí systém
Vnitřek nádrže na odpadní vody má funkci automatického čištění. Celé vozidlo je vybaveno navijákem na vodní potrubí a vysokotlakou stříkací pistolí, která dokáže vyčistit celé vozidlo a pracoviště.
Po optimalizovaném návrhu vodní cesty vozidla je uspořádání potrubí vysokotlakého čisticího systému krásnější. Vodní čerpadla, potrubí a vodní ventily jsou vybaveny funkcí vypouštění vody, aby se zabránilo poškození produktu v důsledku zamrznutí a praskání v prostředí s nízkými teplotami.

5. Provozní režim
Vozidlo přijímá režim ovládání "ovládací panel + bezdrátové dálkové ovládání + ovládací tlačítko". Když práce začíná a končí, hlavní napájecí zdroj řídicího systému, hydraulický pomocný náhon, vakuový pomocný náhon a další pracovní zařízení jsou ovládány samostatně, což se snadno ovládá. Provoz vozidla je realizován třemi ovládacími zařízeními, z nichž dvě jsou v kabině a jedno je na ovládacím panelu na pravé straně zadní části vozidla.

Ovládací tlačítka v kabině. Ovládací tlačítka pro napájení, hydraulický pomocný náhon a vakuový pomocný náhon jsou umístěna před sedadlem řidiče a používají se hlavně pro přípravu před provozem vozidla.bezdrátové dálkové ovládání. Umístěný v kabině řídí především otáčení, luffing, expanzi a kontrakci rotujícího ramene kanalizačního sacího potrubí a otevírání a zavírání zadního krytu kanalizační nádrže a resetování naklápění.

Ovládací panel. V ovládací skříni v zadní části kanalizačního sacího vozu jsou kromě různých ovládacích tlačítek také zobrazovací přístroje, které se používají hlavně pro různé operace odsávání odpadních vod.

Hlavní technické parametry výrobku

Výhoda produktu
1. Vynikající výkon
Nádrž na odpadní vody má pokročilou strukturu. Kanalizační nádrž je optimalizována metodou analýzy konečných prvků a prošla přísnými testy spolehlivosti. Vnitřek nádrže na odpadní vody využívá proces pískování předúpravy a antikorozní úpravu mezinárodně proslulé značkové barvy, která je vysoce účinná antikorozní a trvanlivá.
Zadní kryt nádrže se automaticky zapíná a vypíná, což je vhodné pro sklápění a vykládání; s alarmovým ochranným zařízením s vysokou hladinou kapaliny, bezpečným a spolehlivým; s automatickým čisticím zařízením pro snadné čištění.

Široká škála absorpce nečistot. Hadice vyztužená PVC ocelovým drátem nebo opletená hadice z ocelového drátu s rotujícím výložníkem může být otočena o 230 ° vodorovně, -27 ° ~ + 53 ° vertikální luffing a sací vzdálenost může být zvýšena o 1,3 m prodloužením a zasunutím výložníku. K prodloužení sací trubky se používají tři prodlužovací trubky 1.8m. Nejvzdálenější sací vzdálenost může dosáhnout 9 metrů.

Vakuový systém je účinný a spolehlivý.Rotační lamelová vývěva využívá mezinárodně uznávané značkové produkty s konečným vakuem 93% a maximální čerpací kapacitou 15100 L / min. Maximální pracovní rychlost: 1150 r / min. Má vlastnosti vysokého vakua, velkého sání a dobrého sacího efektu nečistot.

Konfigurace s vysokým příslušenstvím.Vakuové vývěvy, vysokotlaké vodní vývěvy, přepadové ventily, vykládací ventily atd. Jsou mezinárodní nebo domácí známé značky a elektrické řídicí komponenty jsou mezinárodní nebo domácí známé značky s vynikající kvalitou a vysokou spolehlivostí.


3. Bezpečné a spolehlivé
Vybaven bezpečnostní výztuhou kanalizační nádrže.Může poskytnout spolehlivou bezpečnostní ochranu během údržby.

Poplašný systém nízké hladiny vody.Pokud je hladina vody v nádrži na čistou vodu nižší než nastavená hodnota a voda chybí, systém automaticky sníží otáčky motoru na volnoběžné otáčky, aby ochránil vodní čerpadlo.
Vysokoúrovňový poplašný systém nádrže na kanalizaci.Když hladina kapaliny v nádrži na odpadní vody dosáhne nastavené výšky, zvukový a vizuální poplach (doprovázený zvukem bzučáku), šoupátko se automaticky zavře a otáčky motoru se automaticky sníží na volnoběžné otáčky, aby byla chráněna bezpečnost sacího systému.
