Kompresní stanice na převoz odpadu

Kompresní stanice pro přenos odpadu LYSZ20CY je moje společnost podle konkrétní situace domácího sanitačního zařízení, požadavků na klasifikaci odpadu v zemi, pokročilé technologie a technologie likvidace odpadu doma i v zahraničí pro referenci a výzkumu a vývoje nových produktů, používá se hlavně pro obyvatele městských ulic, obchodních čtvrtí, továren, škol, nemocnic, shromažďuje se mokré odpadky (kromě odpadků z jídelních hal).
Kompresní stanice LYSZ20CY garbage Transfer využívá technologii horizontální komprese škrabky a posuvu. Kompresor a popelnice jsou integrovány a sesbíraný mokrý odpad je stlačován přímo do uzavřených popelnic pro redukci a převoz pomocí odnímatelného popelářského vozu. Zařízení má vlastnosti menšího zápachu, žádné sekundární znečištění, malá okupační plocha, flexibilní a tak dále. Je vhodný zejména pro nové předávací stanice a rekonstrukce starých stanic v městských oblastech, kde je obtížná akvizice pozemků a lokalita je malá. Kompresní stanice LYSZ20CY garbage Transfer jsou vhodné pro nakládání standardních popelnic o objemu 120 l, 240 l a 660 l a lze je také připojit k Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS a 5065Zgarbage truck collection. Je šetrný k životnímu prostředí, ekonomický, efektivní, přizpůsobivý a flexibilní v provozu.

Režim dokování stanice

Kompletní sada konfigurace kompresorového zařízení

LYSZ20CY integrovaný odpadní kompresor a podpůrná vozidla

Hlavní součásti kompresoru

Integrovaný kompresor na odpadky LYSZ20CY se skládá z tělesa, mechanismu plnění tlaku, vykládacích dvířek, mechanismu překlápění lopaty, sestavy předního krytu, elektrického ovládacího systému a hydraulického systému.

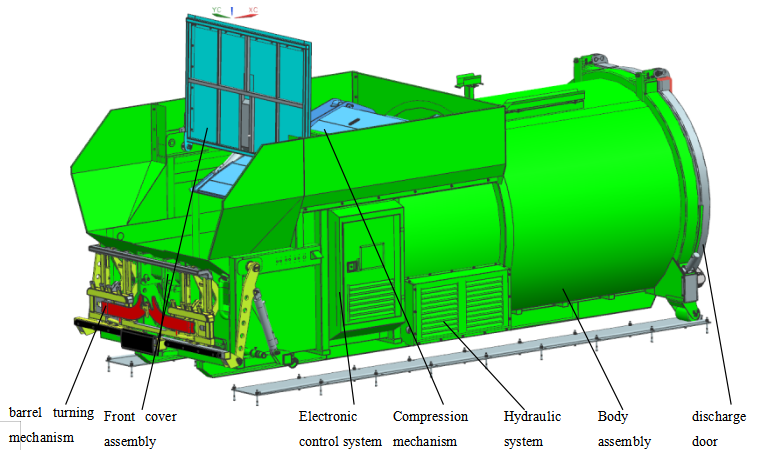

Schéma integrovaného kompresoru na odpadky LYSZ20CY

Tělesná sestava je spojovacím tělesem každé funkční součásti, která tvoří celkovou konstrukci zařízení. Přední konec sestavy těla je kompresní koš, což je kanál pro kompresi odpadu. Zadní konec sestavy těla je popelnice, což je objem naložených slisovaných odpadků.

2, Mechanismus tlakového plnění je umístěn v horní části kompresního koše sestavy těla. Jedná se o tlakové zařízení, které prostřednictvím mechanismu škrabky a posuvné desky lisuje odpadky z kompresního koše do popelnice. Dokáže efektivně stlačit odpadky.

3,Vyhazovací dvířka jsou umístěna v zadní části zařízení a jsou zařízením pro vysypávání odpadků.V přední části kompresního tělesa, které je podávacím zařízením kompresoru, je instalován mechanismus otáčení lžíce. Je také vhodný pro nakládání standardních popelnic 120L, 240L a 660L.

Sestava předního krytu je instalována v horní části napájecího portu, který hraje roli při otevírání a zavírání napájecího portu, aby se zabránilo kropení odpadních vod a odpadků

4, elektronický řídicí systém je řídicím centrem kompresoru, všechny akce jsou řízeny programem PLC, mohou dosáhnout následujících hlavních funkcí: (1) může realizovat automatický cyklus plnění při stisknutístiskněte tlačítko cyklu plnění, mechanismus plnění tlaku se může automaticky pohybovat tam a zpět v kompresní komoře; (2) Alarm plného tlaku: Když jsou odpadky v nádobě na odpadky stlačeny na určitou hustotu, analyzováním hodnoty tlaku hydraulického systému z hlediska bezpečnosti, ochranného zařízení a účinnosti systém automaticky spustí alarm; (3) Může realizovat automatickou diagnostiku poruch, když kompresor nemůže normálně fungovat, může automaticky posoudit příčinu poruchy a zobrazit na obrazovce, současně dosáhnout abnormální analýzy příčiny hlasového vysílání (volitelně); (4) Ochrana hydraulického systému: když je teplota oleje hydraulického systému vysoká, systém automaticky spustí chladicí systém; Když je teplota oleje příliš nízká, systém automaticky spustí systém ohřevu hydraulického oleje, dokud teplota oleje nevystoupí na vhodnou teplotu (volitelné); Hydraulický systém: použití "dvojitého čerpadla" a účinné hydraulické regulační smyčky, zlepšení účinnosti produktu a snížení spotřeby energie; Uspořádání hydraulického systému v kombinaci se stávajícím prostorem a pohodlím údržby, výkonová část a ovládací část separace, kompaktní konstrukce, pohodlná údržba. Hlavní součásti systému přebírají zahraniční známé značky, aby byla zajištěna vysoká spolehlivost systému.

Vlastnosti kompresoru
1,Analýza funkčních charakteristik:
1) Plnicí zařízení s horním tlakem účinně zabraňuje namáčení odpadních vod a PŘIZPŮSOBUJE se sběru mokrého odpadu;
2) Kulové zadní dveře s dvojitým zamykáním olejového válce, účinně řeší únik odpadních vod;
3) Dokovací krmení stanice a integrace standardního plastového kbelíku s duálním režimem zvyšují přizpůsobivost zařízení;
4) S funkcí přepínání sledu fází třífázového napájení;
Funkce displeje z tekutých krystalů;

6) S plným tlakovým alarmem a funkcí zobrazení;
7) Funkce automatického odvodu tepla a ohřevu hydraulického systému (volitelné);
8) S drátovým ovládáním a funkcí dvojitého dotykového ovládání (volitelné bezdrátové dálkové ovládání);
9) S funkcí nouzového zastavení;
10) S automatickým alarmem poruchy a funkcí automatické diagnostiky, k dosažení abnormální situace způsobí analýzu hlasového vysílání (volitelné);
11) Zadní dveře boxu na vybavení mají hydraulické zamykání, které lze přímo ovládat pro otevírání a zamykání zadních dveří boxu v kabině odnímatelného popelářského vozu.
2, Úvod do stability a spolehlivosti:

1) Část kompresního zásobníku sestavy těla má obdélníkovou strukturu, která je vhodná pro kompresní mechanismus pro realizaci komprese. Část popelnice má kruhovou strukturu, která je vhodná pro skladování a vykládání odpadu a má vynikající mechanické vlastnosti.
2) Všechny nechráněné povrchy železných kovů jsou ošetřeny antikorozní ochranou a ocel v přímém kontaktu s odpadky je ošetřena mořením kyselinou, fosfátováním a pasivací.

3) Zařízení je řízeno PLC.
4) Klíčové části zařízení: hydraulický regulační ventil, olejové čerpadlo, motor, elektronické ovládací komponenty jsou známé značky doma i v zahraničí.
Všechny hřídele otočných závěsů jsou vyrobeny ze speciálních samomazných ložisek nebo kloubových ložisek a povrch pístnice válce je pochromován, který má silnou odolnost proti opotřebení a odolnost proti korozi, aby byla zajištěna jeho životnost v drsném prostředí.
3, Úvod do úspor energie a ochrany životního prostředí:
Malá podlahová plocha, žádná občanská výstavba nebo pouze jednoduchá občanská výstavba, hospodárná a praktická, flexibilní, vhodná pro sběr a přepravu mokrého odpadu; Ruční kabelová ovládací skříňka nebo bezdrátové dálkové ovládání (volitelně), efektivně zlepšují pracovní prostředí operátorů; Uzamykací mechanismus vykládacích dvířek ve tvaru koule a těsnící struktura, aby se zajistilo stlačování a přenos odpadu, žádný únik odpadních vod.

Pohon dvojitého čerpadla, systém potřebuje vysoký tlak, použití práce s jedním čerpadlem, systém potřebuje vysokou rychlost, použití práce s dvojitým čerpadlem, vysokou účinnost a úsporu energie, systémové teplo.

Může se připojit k popelářskému vozu Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS a 5082ZZZ na stanici, aniž by bylo nutné procházet sekundárním nakládáním do násypky, účinně se vyhnout tradičnímu provoznímu režimu vykládání popelářského vozu a problémům s nakládáním prachu a odpadků. a zároveň zlepšit efektivitu provozu.


Úvod do kompresoru Výhody
1) Hnací válec tlakového plnicího zařízení je umístěn v horní části kompresního koše a jeho uzavřená konstrukce je vhodná pro úpravu mokrých odpadků.
2) Silná přizpůsobivost, to znamená, že může splnit dokovací stanici s popelářským vozem Zoon 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ a může splnit standardní popelnici o objemu 120L, 240L, 660L.
3) Realizujte nový dokovací režim s vozidly pro sběr odpadu Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS a 5082ZZZ na stanici, což je vysoce účinné a energeticky úsporné. Změní režim sekundárního plnění u vozidel pro svoz odpadu a integrovaného kompresoru odpadu, který nejprve vysype odpadky do násypky a poté otočí násyku do kompresního koše, a primární přikládání je dokončeno. Účinnost se výrazně zlepšila. Snižte pracovní intenzitu operátora. Ve srovnání s tradičním provozním režimem primární napájení nahrazuje sekundární napájení, snižuje se spotřeba energie zařízení a zjednodušuje se proces a obsluha.
Zařízení pro plnění tlaku je umístěno v horní části kompresního zásobníku na předním konci sestavy tělesa. Tlakový plnicí válec nemá žádné riziko nasáknutí odpadní vody v tradičním kompresním válci a provozní prostředí válce je výrazně zlepšeno a životnost válce je výrazně prodloužena.
5) Tlakové plnicí zařízení má vysokou účinnost tlakového plnění, s objemem komprese jednoho zdvihu 2,35 m³, což je na přední úrovni v průmyslu.
6) Stanice hydraulického čerpadla a skupina hydraulických ventilů jsou umístěny na levé a pravé straně spodní části střední části zařízení, s kompaktní konstrukcí a pohodlnou údržbou, přičemž se snižuje těžiště zařízení a zlepšuje se bezpečnost dopravy.
Dobré environmentální vlastnosti, žádná expozice, rozptyl, jev kapání v procesu ukotvení a přenosu odpadu.
8) Použití vysoké účinnosti a úspory energie, spolehlivý výkon dvojitého čerpadla, systém potřebuje vysoký tlak, použití práce s jedním čerpadlem, systém potřebuje vysokou rychlost, použití práce s dvojitým čerpadlem, vysokou účinnost a úsporu energie, systémové teplo.
9) Je přijat nový blokovací mechanismus západky, horní a spodní čtyři body jsou uzamčeny, stlačení těsnící lišty je plynule nastavitelné a má funkci automatického anti-odpojení, blokování je spolehlivé (i v případě hnacího válce únik) a těsnění je dobré.
10) Na obou stranách kompresního koše na předním konci sestavy nástavby je výstup odpadní vody a současně je k dispozici výstup odpadní vody, který je vhodný k čištění odpadků na výstupu odpadních vod a napomáhání odpadních vod. vybít.

11) Vykládací dveře přijímají novou kulovou strukturu, krásný vzhled a spolehlivou strukturu.

Úvod do provozního procesu (viz vývojový diagram provozního procesu)

Úvod do procesu LYSZ20CY
1.1 Sběr a komprese odpadu
Po mokrém sběru odpadu obyvatel měst jsou odpadky přímo vysypány do plnicího otvoru kompresoru samonakládacím popelářským vozem (5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ) nebo standardní popelnicí o objemu 1206 l. se používá pro nakládání a mechanismus otáčení lopaty se ovládá pro vykládání. Poté stiskněte tlačítko cyklu plnění tlakem, abyste stlačili odpadky nasypané do kompresního koše, opakujte výše uvedený proces, dokud nebude tlakový alarm plný, sestava předního krytu uzavře podávací port, mechanismus otáčení lopaty se spustí do stavu vyprázdnění, činnost hák je otočený do přepravního stavu.
1.2 Balení nastupte do autobusu
Vykládací popelářský vůz vozíku se nasype do přední části kompresoru tak, že hák tažného ramene je zarovnán s hákem kompresoru, a vykládací popelářský vůz vozíku se ovládá tak, aby natáhl kompresor a zablokoval jej. kompresor.
1.3 Převoz odpadu

Nastartujte odnímatelný popelářský vůz, abyste mohli kompresor plný odpadků odvézt z popelnice na skládku nebo na jiné místo pro likvidaci odpadků.
1.4 Vyprázdnění popelnice

Poté, co vyjímatelný popelářský vůz dorazí na skládku nebo jiné místo pro likvidaci odpadu, uvolní se zajišťovací zařízení vykládacích dvířek na kompresoru prostřednictvím hydraulického systému odnímatelného popelářského vozu a poté se zvedne zvedací mechanismus tažného ramene. kompresor, dokud se odpadky v krabici úplně nevysypou.

LYSZ20CY Vývojový diagram procesu provozu integrovaného odpadního kompresoru


Hlavní technické specifikace a výkonové parametry kompresoru

Odnímatelný popelářský vůz doprovodného vozidla --
Vozidlo se umí samo nakládat a vykládat, s velkým nákladem, vysokou přepravní efektivitou, silnou mobilitou, snadnou obsluhou, bezpečností a spolehlivostí, vysokým stupněm automatizace, širokou škálou aplikací a dalšími výhodami.

Technické parametry přepravního odnímatelného popelářského vozu jsou následující:

1. Instalace zařízení a požadavky na vodu a elektřinu

Uživatelé mohou určit konfiguraci zařízení a vozidel popelářských stanic podle místní geografické polohy a objemu likvidace odpadků. Rozměry jsou vyznačeny v následujícím schématu uspořádání popelnicové stanice pro referenci uživatelů.

Požadavky na jednopolohové napájení: Zákazník zajistí třífázový, pětivodičový, externí zdroj 380V/10kW, vybavený odpovídajícím jističem s ochranou proti úniku (In < 30ma).="" vzdálenost="" mezi="" napájecím="" zdrojem="" a="" kompresorem="" nesmí="" být="" větší="" než="" 10="">
Požadavky na zdroj vody: konvenční voda, minimální sací potrubí je 1 palec.

Požadavky na budovu: Světlá výška budovy LYSZ20CY není menší než 6 metrů; Světlá výška uvnitř brány nesmí být menší než 5,5 metru a šířka brány nesmí být menší než 4 metry.
Výkresy a technické pokyny ukazují pouze požadavky na instalaci zařízení. Projektant může navrhnout zázemí jako jsou salonky pro zaměstnance, toalety, kanalizační jímky a sedimentační jímky dle okolních podmínek. Pro usnadnění bagrování se doporučuje umístit septik venku.

LYSZ20CY Plán výstavby jedné stanice
